La estructura e instalación del HV48300 MAX SE se basan en un sistema de almacenamiento de energía de gran tamaño, con formato de armario. Sus dimensiones físicas, el peso del armario, la estructura de montaje y la capacidad de conexión en paralelo son factores importantes a la hora de planificar una instalación de baterías comercial o industrial.

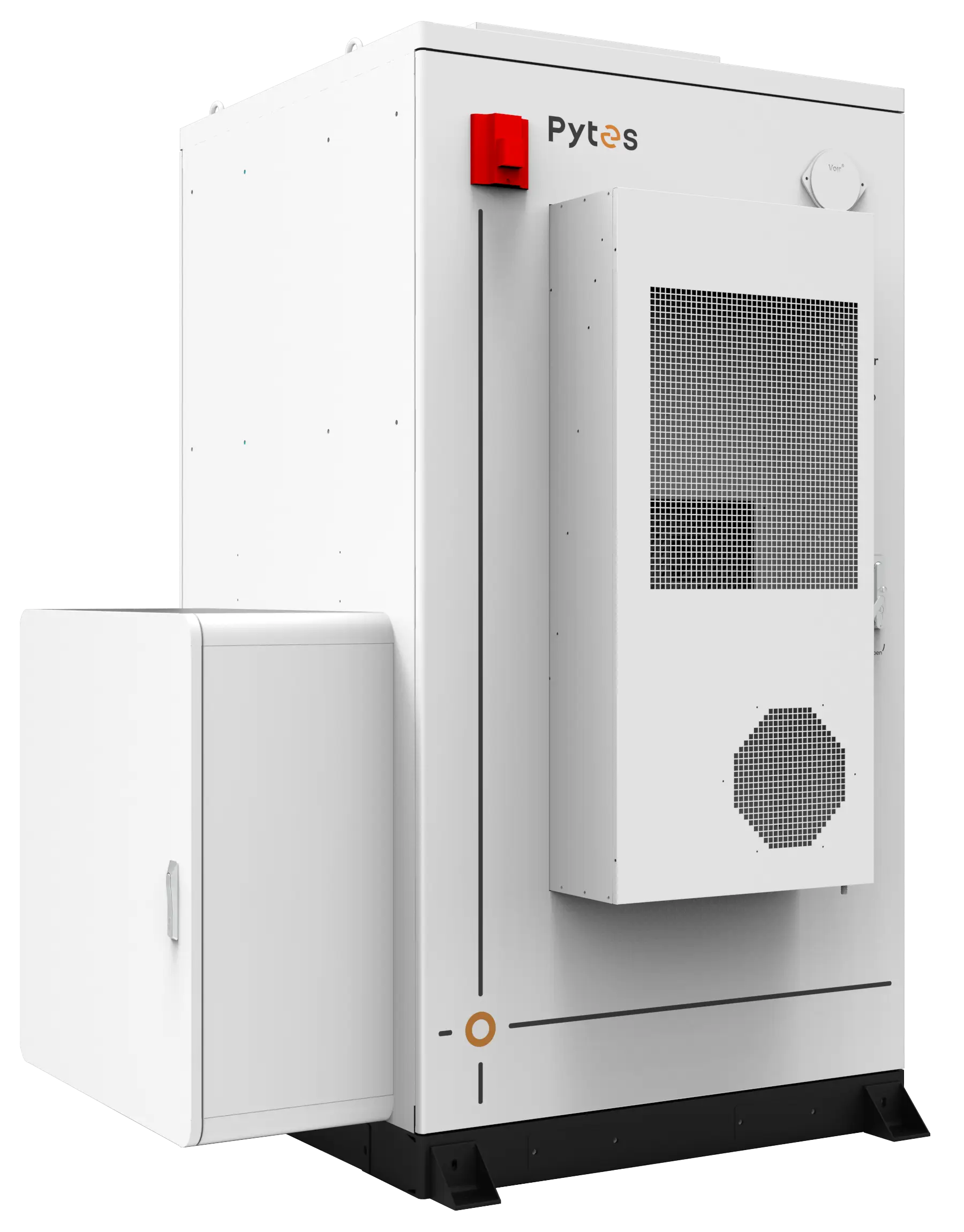

El gabinete HV48300 MAX SE mide 1750 × 1450 × 2350 mm (ancho × profundidad × alto).
Según la configuración, el sistema pesa aproximadamente entre 1686 y 2519 kg. Este peso debe tenerse en cuenta al planificar el transporte, el izaje, la carga en el suelo y la colocación final del armario.
El área de instalación debe tener capacidad suficiente para ocupar toda la superficie del armario y proporcionar acceso adecuado para moverlo hasta su posición final.
El HV48300 MAX SE utiliza una estructura basada en un gabinete que integra los módulos de batería y los componentes del sistema relacionados en una sola carcasa.
El armario tiene una clasificación IP55 y admite instalación tanto en interiores como en exteriores.
Para su instalación, el armario debe colocarse sobre una base o suelo adecuado que pueda soportar su peso. El diseño de la instalación también debe dejar espacio suficiente para las conexiones de cables y el acceso para el mantenimiento.
El HV48300 MAX SE utiliza una estructura de montaje universal para la integración del inversor. Esto permite que el sistema de baterías se adapte a diferentes modelos de inversores según la configuración del proyecto.
La ubicación del armario y del inversor debe planificarse conjuntamente para que los cables de CC, los cables de comunicación, las conexiones a tierra y demás cableado puedan tenderse sin interferir con el acceso al armario.
El HV48300 MAX SE admite configuraciones de batería flexibles. En una arquitectura 1P, el sistema abarca desde 1P8S hasta 1P15S, con una energía nominal de 128,60 kWh a 241,15 kWh. Alternativamente, se puede utilizar una arquitectura 2P (dos BCU en paralelo), donde cada BCU admite hasta 1P7S, proporcionando una energía nominal de 225,06 kWh.
La configuración 1P15S proporciona una energía nominal de 241,15 kWh, una potencia nominal de 120,57 kW y un rango de voltaje de funcionamiento de 697,5 V a 852 V.
Esta estructura permite seleccionar la configuración de la batería según el rango de energía y voltaje requerido.
Se pueden conectar varios gabinetes HV48300 MAX SE en paralelo para formar sistemas de almacenamiento de energía de mayor tamaño.
Este método de expansión a nivel de gabinete permite agregar capacidad de batería adicional sin modificar la estructura básica del gabinete. Al diseñar una instalación con varios gabinetes, se debe reservar espacio suficiente para cada uno, junto con las conexiones de cableado y el acceso para el servicio necesarios.
El modelo HV48300 MAX SE incluye un sistema HVAC integrado para la gestión de la temperatura del gabinete.
El sistema proporciona una capacidad de refrigeración de 5000 W a L35 y una capacidad de calefacción de 2500 W. Los ventiladores a nivel de módulo permiten la refrigeración por aire forzado dentro del gabinete.
La disposición del armario debe dejar despejadas las vías de circulación del aire del sistema de climatización para que el sistema de gestión térmica pueda funcionar correctamente.
El HV48300 MAX SE incorpora varios componentes de seguridad dentro de la estructura del gabinete, entre los que se incluyen:
Detección y ventilación de gases peligrosos
Supresión de aerosoles
Alivio de presión
Puerto de conexión para manguera contra incendios
Estos componentes deben permanecer accesibles después de la instalación. La disposición del armario no debe obstruir las interfaces pertinentes ni los puntos de acceso de emergencia.
Para una instalación HV48300 MAX SE, los principales puntos estructurales y de instalación son:
Dimensiones del mueble: 1750 × 1450 × 2350 mm
Peso: aproximadamente 1.686–2.519 kg, dependiendo de la configuración.
Instalación: interior o exterior
Carcasa: IP55
Montaje: estructura universal para la integración del inversor.
Configuración de la batería: 1P7S a 1P15S
Conexión en paralelo: admite varios gabinetes.
Gestión térmica: sistema integrado de climatización con refrigeración y calefacción.
Seguridad: detección de gases, ventilación, supresión de aerosoles, alivio de presión y conexión de manguera contra incendios.
